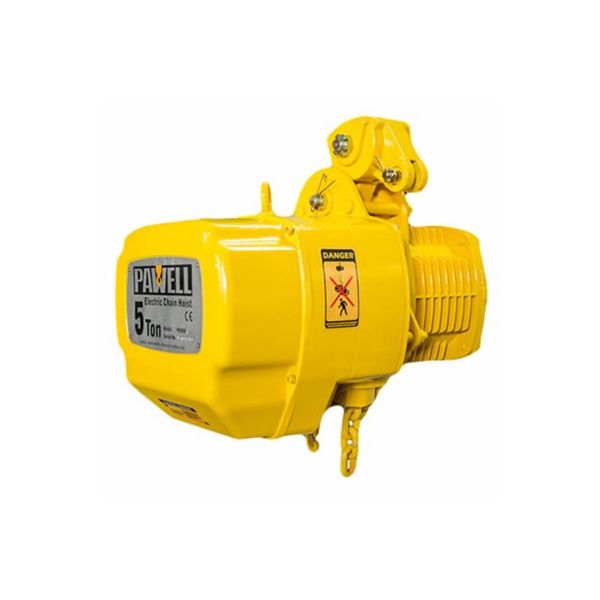

Palăng xích điện cố định 5 tấn PAWELL PE050S

Palăng xích điện PAWELL PE là một thiết bị nâng hạ công nghiệp được thiết kế và sản xuất bởi thương hiệu PAWELL, nổi tiếng về độ bền và hiệu suất cao. Với cấu tạo chắc chắn và các tính năng ưu việt, palăng xích điện PAWELL PE được ứng dụng rộng rãi trong nhiều ngành công nghiệp, từ sản xuất, xây dựng đến kho vận.

1. Vỏ động cơ (Motor Housing):

- Chất liệu: Hợp kim nhôm đúc, đảm bảo độ bền cao, khả năng tản nhiệt tốt, và trọng lượng nhẹ.

- Chức năng: Bảo vệ động cơ bên trong khỏi các tác động từ môi trường bên ngoài như bụi bẩn, va đập. Đồng thời, các rãnh tản nhiệt giúp động cơ hoạt động ổn định, tránh quá nhiệt.

2. Giá treo (Hoist Bracket):

- Chất liệu: Thép hợp kim cường độ cao.

- Chức năng: Cố định palăng chắc chắn vào vị trí lắp đặt, chịu lực chính khi nâng hạ tải trọng. Được thiết kế với các lỗ bắt vít để dễ dàng lắp đặt và điều chỉnh.

3. Động cơ điện (Electric Motor):

- Loại động cơ: Thông thường là động cơ điện xoay chiều 3 pha, đảm bảo công suất lớn và hoạt động ổn định.

- Chức năng: Chuyển đổi năng lượng điện thành năng lượng cơ, tạo ra lực kéo để nâng hạ tải trọng.

4. Hộp giảm tốc (Gearbox):

- Chất liệu: Thép hợp kim, được gia công chính xác.

- Chức năng: Giảm tốc độ quay của động cơ và tăng mô-men xoắn, giúp nâng hạ tải trọng một cách êm ái và chính xác.

5. Xích tải (Chain):

- Chất liệu: Thép hợp kim cường độ cao, được tôi cứng.

- Chức năng: Truyền lực từ động cơ đến móc nâng, trực tiếp nâng hạ tải trọng. Được thiết kế với các mắt xích chắc chắn, đảm bảo độ bền và an toàn.

6. Móc nâng (Hook):

- Chất liệu: Thép hợp kim cường độ cao, được nhiệt luyện.

- Chức năng: Kết nối trực tiếp với tải trọng, đảm bảo an toàn khi nâng hạ. Thường được trang bị khóa an toàn để tránh tình trạng móc tuột.

7. Hệ thống phanh (Brake System):

- Phanh cơ khí: Dùng lò xo để tạo lực hãm, đảm bảo an toàn khi mất điện hoặc quá tải.

- Phanh điện từ: Sử dụng từ trường để tạo lực hãm, hoạt động nhanh chóng và chính xác.

- Chức năng: Ngăn chặn tải trọng rơi tự do khi mất điện hoặc xảy ra sự cố.

8. Công tắc giới hạn (Limit Switch):

- Chức năng: Ngắt điện tự động khi xích tải đạt đến vị trí giới hạn trên hoặc dưới, tránh quá tải và đảm bảo an toàn.

9. Bộ điều khiển (Control Panel):

- Chức năng: Điều khiển các hoạt động của palăng như lên, xuống, dừng. Có thể là điều khiển bằng tay hoặc bằng remote.

10. Hệ thống điện:

- Nguồn điện: Thông thường là điện 3 pha, 380V.

- Các thành phần: Bao gồm contactor, biến áp, các dây dẫn, các thiết bị bảo vệ quá tải,...

- Chức năng: Cung cấp năng lượng cho động cơ và các thiết bị điện khác của palăng.

11. Nguyên lý hoạt động của Palăng xích điện PAWELL: Khi bật nguồn, điện năng được cấp vào động cơ, làm cho động cơ quay. Thông qua hộp giảm tốc, lực quay được truyền đến xích tải, kéo xích tải lên hoặc xuống, từ đó nâng hoặc hạ tải trọng. Hệ thống phanh sẽ được kích hoạt khi ngắt nguồn hoặc khi đạt đến giới hạn trên hoặc dưới, đảm bảo an toàn cho quá trình nâng hạ.

12. Ưu điểm nổi bật:

+ An toàn:

- Hệ thống phanh an toàn: Ngăn chặn tải trọng rơi tự do khi mất điện hoặc xảy ra sự cố.

- Bảo vệ quá tải: Ngắt điện tự động khi tải trọng vượt quá mức cho phép.

- Móc treo và móc nâng được thiết kế đặc biệt: Đảm bảo an toàn cho người vận hành và tải trọng.

+ Hiệu suất cao:

- Động cơ mạnh mẽ: Nâng hạ tải trọng nhanh chóng và dễ dàng.

- Hộp giảm tốc trơn tru: Giảm thiểu ma sát, tăng tuổi thọ cho thiết bị.

- Xích tải bền bỉ: Chịu được tải trọng lớn và môi trường làm việc khắc nghiệt.

+ Bền bỉ:

- Chất liệu cao cấp: Các linh kiện được làm từ chất liệu cao cấp, đảm bảo độ bền và tuổi thọ.

- Thiết kế chắc chắn: Chịu được tải trọng lớn và các tác động ngoại lực.

+ Dễ sử dụng:

- Hệ thống điều khiển đơn giản: Dễ dàng vận hành, không yêu cầu kỹ năng cao.

- Bảo trì dễ dàng: Các bộ phận dễ dàng tháo lắp và thay thế.

+ Thông số kỷ thuật:

- Model : PE050S

- Thương hiệu : PAWELL/USA

- Xuất xứ : Trung Quốc

- Tải trọng nâng hạ : 5 tấn

- Chiều cao nâng hạ tiêu chuẩn : 3m

- Tốc dộ nâng hạ : 2.7m/phút

- Công suất động cơ : 3.0 Kw

- Qui cách xích tải : 11.2×34mm

- Số nhánh xích tải : 2 sợi

- Khối lượng :151kg

- Bảo hành : 12 tháng
