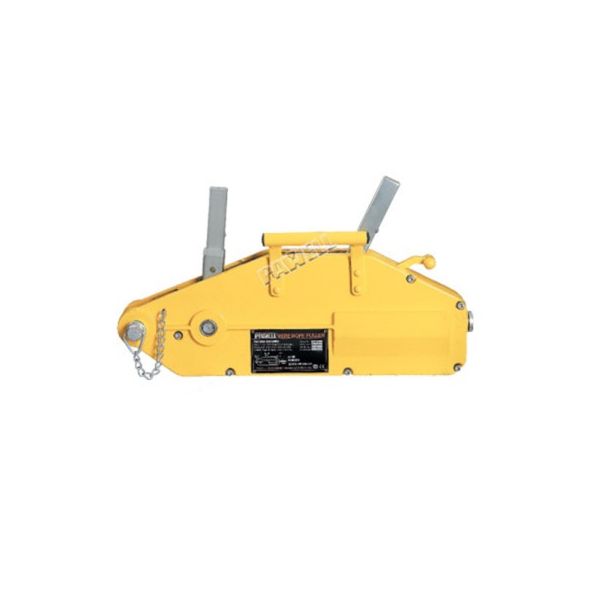

Tời căng cáp bằng tay 3200kg Tirfor PAWELL TA52

1. Máy tời cáp kéo tay Tirfor là một công cụ nâng hạ và kéo hàng thủ công, được thiết kế để tạo ra lực kéo lớn bằng cách kẹp và kéo sợi cáp thép. Với thiết kế nhỏ gọn, chắc chắn và dễ sử dụng, máy tời Tirfor đã trở thành một trong những giải pháp phổ biến trong nhiều lĩnh vực như xây dựng, công nghiệp, vận tải... 2. Cấu tạo chính:

- Thân máy: Thường làm bằng hợp kim nhôm đúc, có độ bền cao, nhẹ và chống ăn mòn tốt. Bề mặt thân máy thường có các rãnh và gờ để tăng ma sát và độ bám khi cầm nắm.

- Tay cầm: Được thiết kế để người dùng có thể tác động lực vào máy tời. Tay cầm thường có thể điều chỉnh độ dài để phù hợp với người sử dụng.

- Cơ cấu kẹp cáp: Đây là bộ phận quan trọng nhất của máy tời, có nhiệm vụ kẹp chặt sợi cáp thép và tạo ra lực kéo. Cơ cấu này thường bao gồm các má kẹp, lò xo và các chi tiết truyền động.

- Cáp thép: Được làm bằng thép cường độ cao, có độ bền kéo lớn và chịu được ma sát cao. Cáp thép được cuốn quanh một trục và được cố định vào thân máy.

- Chốt an toàn: Dùng để cố định vị trí của cáp thép và đảm bảo an toàn khi sử dụng.

- Bulong neo: Dùng để cố định máy tời vào vị trí làm việc.

3. Nguyên lý hoạt động:

- Kẹp cáp: Khi quay tay quay, cơ cấu kẹp cáp sẽ siết chặt vào sợi cáp thép.

- Truyền lực: Lực quay của tay quay được truyền qua các bộ phận bên trong máy tời và tạo ra lực kéo trên sợi cáp.

- Kéo vật: Lực kéo này sẽ tác động lên vật cần nâng hoặc kéo, làm cho vật di chuyển.

4. Các bộ phận khác và chức năng:

- Tay gạt tiến lùi: Cho phép người dùng điều khiển hướng di chuyển của cáp.

- Chốt cắt tải: Giúp bảo vệ máy tời và người sử dụng khi tải trọng vượt quá giới hạn cho phép.

- Số serial: Dùng để xác định thông tin về máy tời, giúp cho việc bảo hành và sửa chữa dễ dàng hơn. 5. Thông Số Kỹ Thuật:

- Mã sản phẩm: TA32

- Xuất xứ : PAWELL/Trung Quốc

- Tải trọng: 3.200kg

- Đường kính dây cáp (mm): IWRC 11

- Lớp phủ vật liệu: SPC

- Tiến dây mỗi lần kéo : ≥28mm

- Tải trọng di chuyển tối đa : 4000kg

- Thiết bị an toàn: Chốt an toàn

- Lực kéo tay: 441N

- Trọng lượng không kể dây cáp: 28 kg
